Узел крепления натяжной УК-Н-2К Узлы крепления, лента

Конструкция УК-Н-2К представлена на рисунке 1:

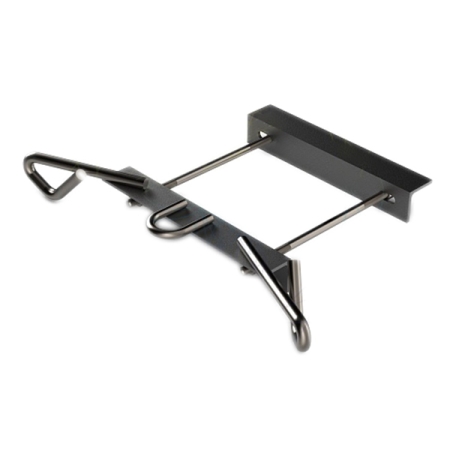

Рисунок 1: Узел крепления натяжной УК-Н-2К

Технические характеристики:

• Максимальная рабочая нагрузка за крюки – Р=13 кН;

• Максимальная рабочая нагрузка за петлю – Р=20 кН;

• Масса – 4,4 кг;

• Расстояние между упором и натяжной траверсой 150÷255 мм;

• Межосевое расстояние между шпильками - 215÷250 мм;

• Диапазон рабочих температур -60…+40°С.

3D модель изделия

Комплектность

В комплект поставки узла крепления входят:

• Паспорт изделия - 1 шт.

• Узел УК-Н-2К в сборе (упор – 1 шт, траверса натяжная– 1 шт, гайка М12– 8 шт, шпилька-2 шт)

Условия транспортирования и хранения

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.

Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации узла - 25 лет.

Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.
